產品說明

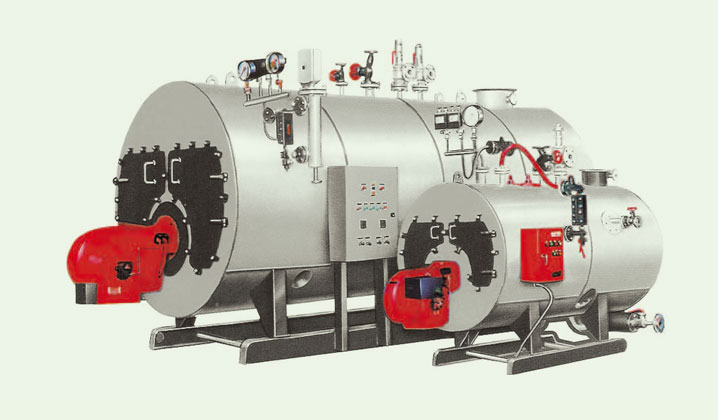

常州綜研WNS 系列全自動燃油( 氣) 蒸汽／熱水鍋爐是一種臥式三回程火管鍋爐。其主要結構由鍋殼、爐膽、轉向煙室、煙管等組成。
尾部合理布置對流受熱面- 省煤器, 排煙溫度降到國家節能要求的排放標準。
鍋爐適用輕油、重油、天然氣、液化氣、城市煤氣等燃料。
該產品采用濕背、波形爐膽結構，有效的降低了鍋爐的熱應力，提高了鍋爐的安全性和使用壽命
受熱面對稱布置，使鍋爐的受力和膨脹更合理；
合理的受熱面布置保證了良好的水循環和熱交換，使傳熱效果達到最佳狀態，提高了鍋爐熱效率；
蒸汽鍋爐采用低位布置的燃燒室，使鍋爐水位安全范圍更大，鍋爐蒸汽空間也較大，蒸汽品質得到很好保證；
采用全對接焊縫濕背式結構，避免了后管板受高溫?zé)煔鈸p壞，確保鍋爐可靠運行；
選用國際著名品牌燃燒器和先進的全自動控制系統, 使鍋爐燃燒更穩定、操作更方便、運行更安全可靠；
產品范圍
蒸汽鍋爐：蒸發量1-20t/h, 壓力0.7-1.6MPa 熱水鍋爐：供熱量0.7-14MW, 壓力0.7-1.25MPa
技術數據一覽表
燃油( 氣) 蒸汽／熱水鍋爐
| 項目/型號 |
WNS
2-1.0-Y、Q
|
WNS
4-1.25-Y、Q
|
WNS
6-1.25-Y、Q
|
WNS
8-1.25-Y、Q
|
WNS
10-1.25-Y、Q
|
WNS
15-1.25-Y、Q
|
WNS
20-1.25-Y、Q
|
額定蒸發量(t/h)
Rated ezaporation capacity
|
2 |
4 |
6 |
8 |
10 |
15 |
20 |
額定工作壓力(MPa)
Rated working pressure
|
1.0 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
定蒸汽溫度(℃ )
Rated steam temperature
|
184 |
193 |
193 |
193 |
193 |
193 |
193 |
給水溫度(℃ )
Waer-supply temperature
|
20 |
20 |
104 |
104 |
104 |
104 |
104 |
本體水容積(m3)
Boiler volume
|
7.2 |
8.2 |
14.5 |
16.2 |
19.8 |
26.1 |
30.5 |
鍋爐效率(%)
Design efficiency
|
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
適用燃料
Applicable fuel
|
輕油、重油、天然氣、液化氣、城市煤氣
Light oil,heavy oil,natural gas,liquified gas and urban coal gas6022
|
外形尺寸
External size |
長A(mm)
Length
|
5084 |
6022 |
7151 |
7600 |
8360 |
9050 |
9650 |
寬B(mm)
Width
|
2450 |
2700 |
2800 |
3000 |
3000 |
4500 |
5000 |
高H(mm)
Height
|
2380 |
2684 |
2882 |
3200 |
3200 |
5200 |
5600 |
鍋爐重量
Boiler weight
|
8 |
12.6 |
17.2 |
18.6 |
23.5 |
34.2 |
40.1 |
主蒸汽口徑
Diameter of main
steam opening
|
65 |
100 |
125 |
150 |
150 |
200 |
200 |
安全閥口徑
Diameter of safety valve
|
40x2 |
50X2 |
65X2 |
65X2 |
80X2 |
100X2 |
100X2 |
煙囪口徑
Chimney diameter
|
350 |
450 |
600 |
700 |
750 |
900 |
1000 |
| 項目/型號 |
WNS1.4-0.7/
95/70-Y、Q
|
WNS2.8-1.0/
95/70-Y、Q
|
WNS4.2-1.0/
95/70-Y、Q
|
WNS5.6-1.0/
95/70-Y、Q
|
WNS7-1.0/
95/70-Y、Q
|
WNS10.5-1.25/
115/70-Y、Q
|
WNS14-1.25/
115/70-Y、Q
|
額定熱功率
Rated heating power
|
1.4 |
2.8 |
4.2 |
5.6 |
7 |
10.5 |
14 |
額定出水壓力(MPa)
Rated water-
delivery pressure
|
0.7 |
0.7 |
1.0 |
1.0 |
1.0 |
1.25 |
1.25 |
額定出口水溫(℃ )
Rated outlet temperature
|
95 |
95 |
95 |
95 |
95 |
115 |
115 |
額定進口水溫(℃ )
Rated inlet temperature
|
70 |
70 |
70 |
70 |
70 |
70 |
70 |
循環水量(m3/h)
Circulation amount
|
48 |
96 |
144 |
193 |
241 |
201 |
267 |
本體水容積 (m3)
Boiler volume
|
6.7 |
7.1 |
9.8 |
11.5 |
13.8 |
16.1 |
20.4 |
鍋爐設計效率 (%)
Design efficiency
|
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
＞ 90 |
適用燃料
Applicable fuel
|
輕油、重油、天然氣、液化氣、城市煤
Light oil,heavy oil,natural gas,liquified gas and urban coal gas
|
外形尺寸
External size |
長A(mm)
Length
|
5038 |
6022 |
6860 |
7600 |
8160 |
8850 |
9450 |
寬B(mm)
Width
|
2280 |
2650 |
2800 |
3000 |
3000 |
4500 |
4700 |
高H(mm)
Height
|
2240 |
2684 |
2882 |
3110 |
3200 |
5100 |
5300 |
鍋爐重量
Boiler weight
|
7.2 |
12.3 |
15.1 |
17.2 |
20.7 |
31.3 |
39.8 |
進出口口徑
Inlet/outlet diameter
|
100 |
150 |
200 |
200 |
200 |
200 |
200 |
安全閥口徑
Diameter of safety valve
|
50 |
50X2 |
65X2 |
65X2 |
80X2 |
100X2 |
100X2 |
煙囪口徑
Chimney diameter
|
350 |
450 |
600 |
700 |
750 |
900 |
1000 |
|
